Motortreiber 1

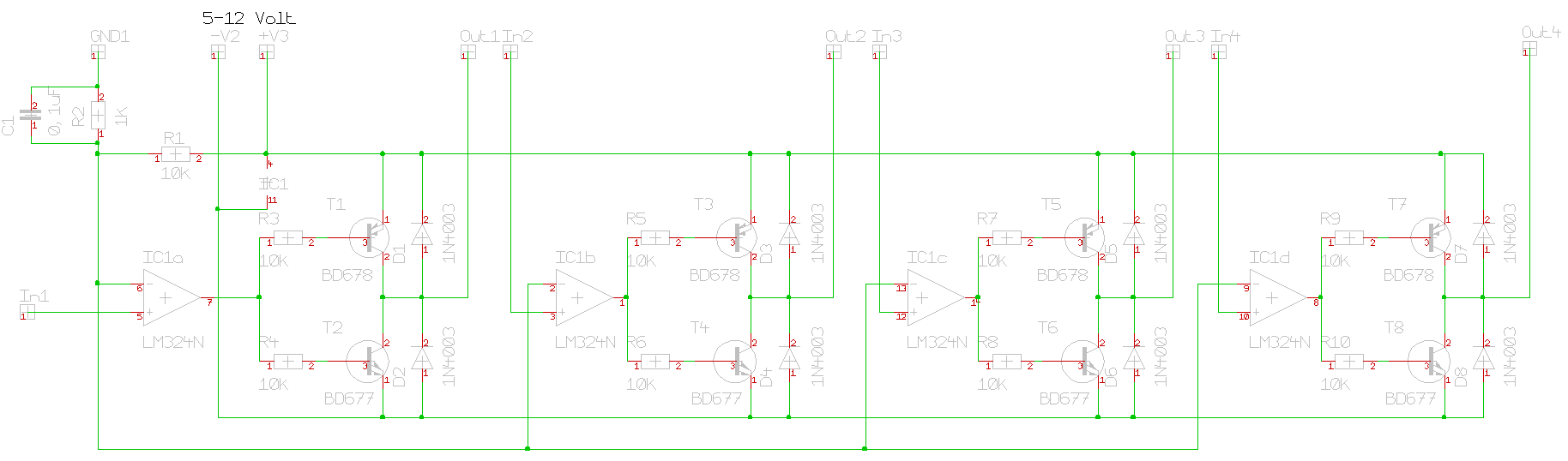

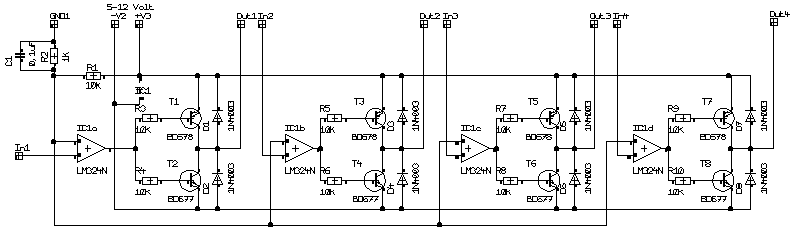

4-fach Weichenmotortreiber zum Anschluß an den Funktionsdecoder von Döhler und Haass, und auch an FD1 und FD2.
Bitte beachte, das die Transistorenpaare jeweils mit ihren Basisanschlüssen zueinander stehen (Pin3).
Ansonsten sind da noch die vier Brücken, da ich die Leiterbahnen nicht alle auf einer Seite untergebracht habe.

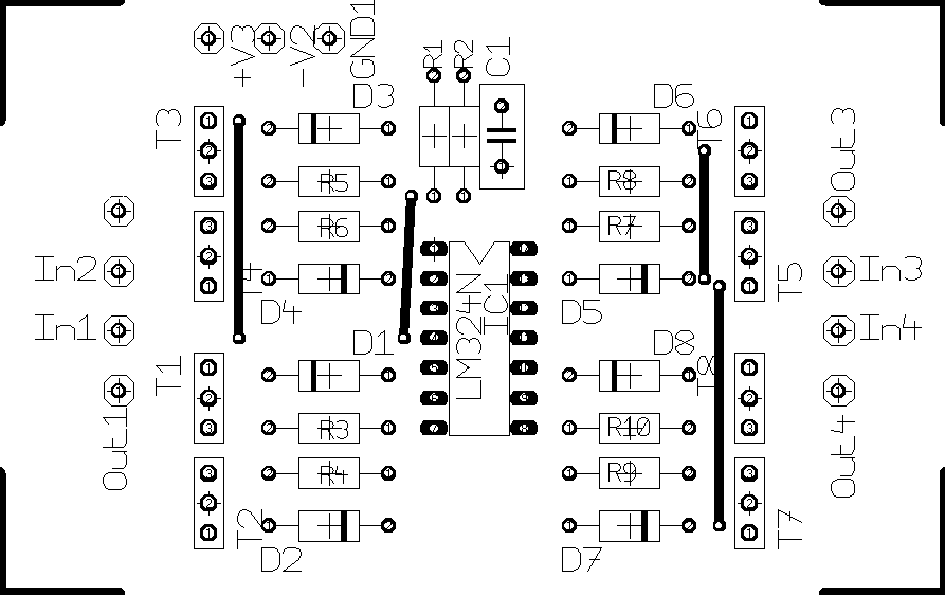

Bestückungsplan

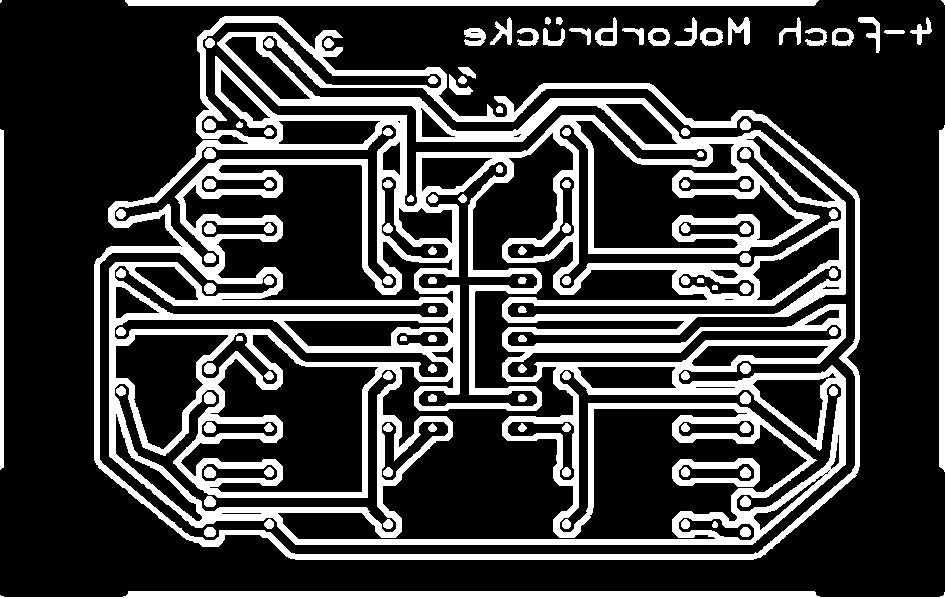

Platinenlayout
Stückliste
| D1-D8 | 1N400x |
| R1 | 10 kOhm |
| R2 | 1 kOhm |
| R3-R10 | 10 kOhm |
| T1,3,5,7 | BD 678 |
| T2,4,6,8 | BD 677 |
| IC 1 | LM 324 |
| C1 | 0,1 uF |
