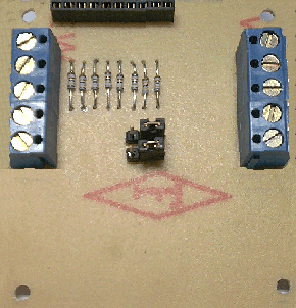

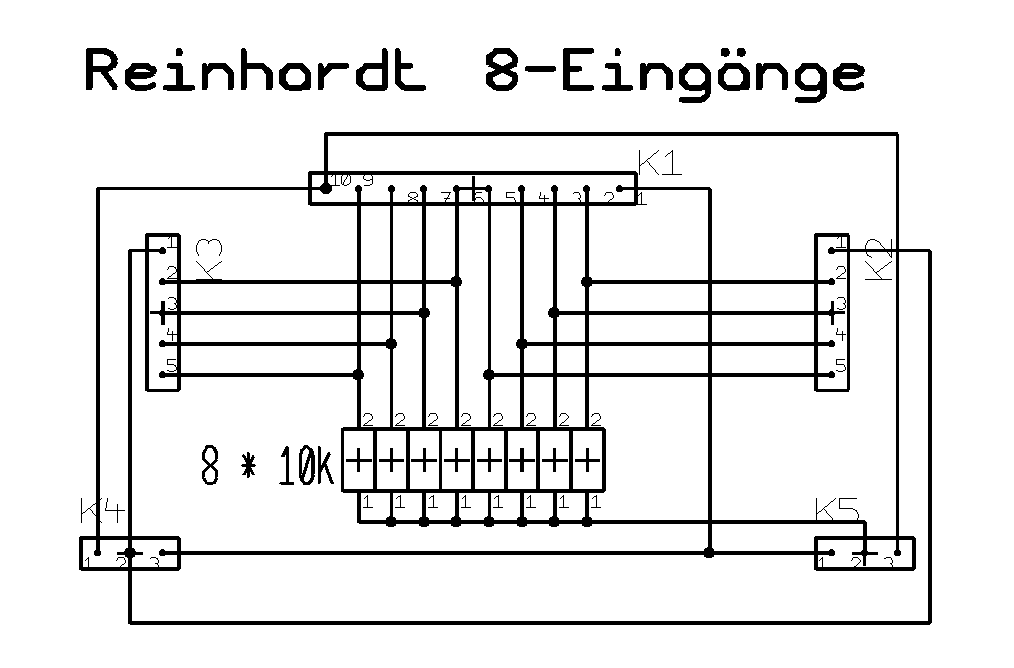

8 einfache Eingänge
Es gibt 8 Eingänge an die man
Taster, Schalter oder Reedkontakte anschließen kann.
Der Empfänger kann auf die Eingängeplatine aufgesteckt werden, siehe Empfänger.
Über die Steckbrücken kann man das Schaltverhalten umkehren, also wenn
z.B. Schalter geschlossen kein Impuls und umgekehrt.

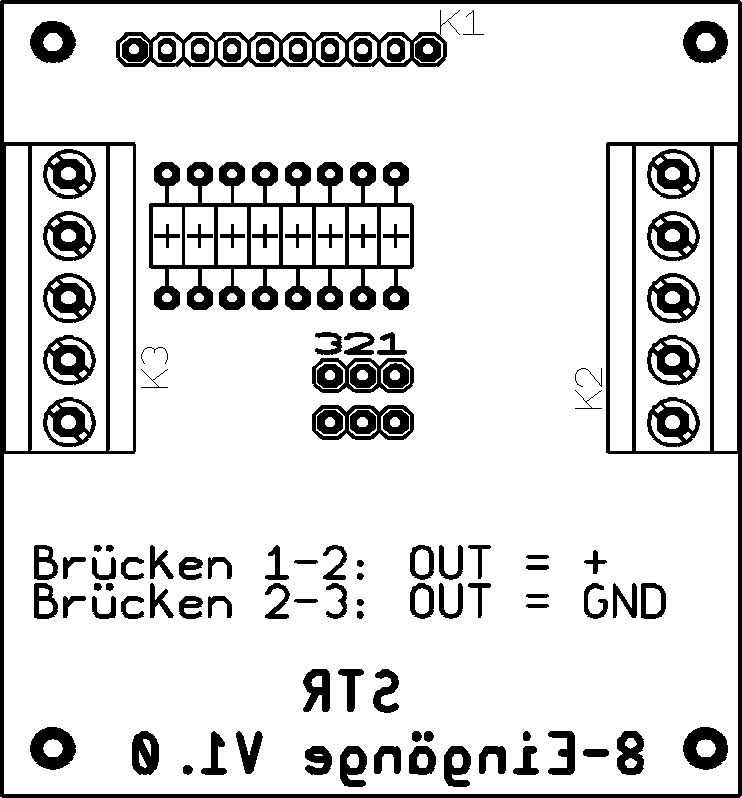

Bestückungsplan

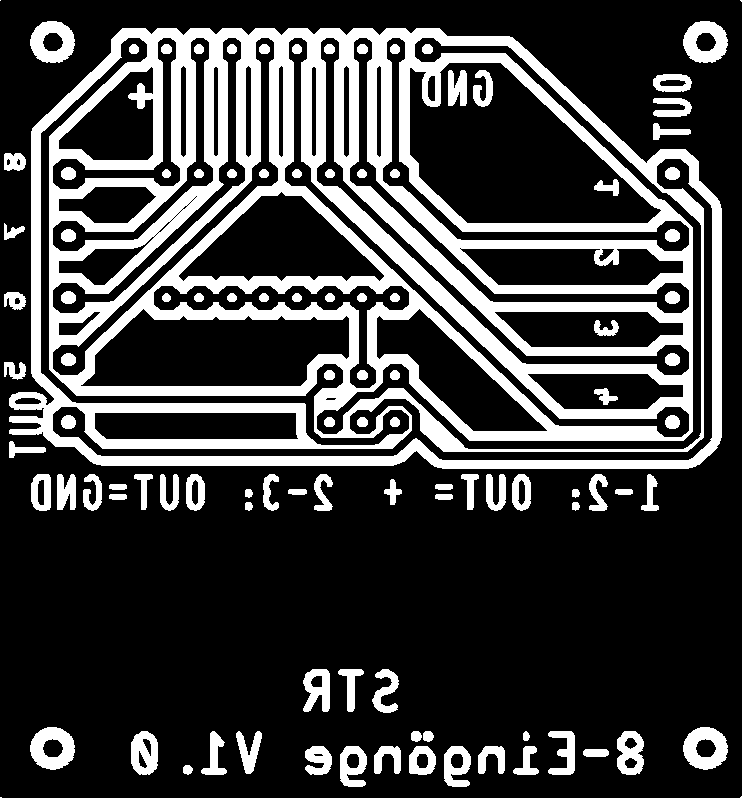

Platinenlayout
Die Maße zum skalieren des Ausdrucks: Breite = 57 mm, Höhe = 65 mm.
und hier alle drei plus Target-File als ZIP. (48 kb)
Empfängerprogrammierung
- an der Zentrale auf STOP schalten
- Taste am Empfänger drücken, LED leuchtet
- der Empfänger schreibt nun seine gespeicherten Einstellungen in die Zentrale
- Funktionen der Adressen:
- Adresse 0: die Decoderadresse das A-Kanals
- Adresse 1: ohne Funktion
- Adresse 2: ohne Funktion
- Adresse 3: die Freigabeverzögerung dabei sind Zeiten von 0 bis ca. 20 Sekunden in Schritten von ca. 0,08 Sek. möglich
- Adresse 5: die Funktion, hierbei gilt (--------) = Eingang
- nun können die einzelnen Änderungen vorgenommen werden
- nach einem erneuten Drücken der Taste am Empfänger, oder dem Einschalten der Zentrale erlicht die LED und der Empfänger speichert seine Einstellungen.
Stückliste
mit den Artikelnummern der Fa. Reichelt aus dem Katalog 04/2002
|
Bauteilnr. |
Anzahl |
Artikel |
Artikelnr. |
Preis |
Gesamt |
|
K1 |
1 |
Buchsenleiste |
Buchsenl. 10G |
0,65 Euro |
0,05 Euro |
|
R1-R8 |
8 |
10k |
1/4W 10k |
0,033 Euro |
0,26 Euro |
|
K2 und 3 |
2 |
Klemme |
AKL 055-2 |
0,14 Euro |
0,28 Euro |
|
K2 und 3 |
2 |
Klemme |
AKL 055-3 |
0,20 Euro |
0,40 Euro |
|
Summe 8 Eingänge |
1,00 Euro |
||||
